उत्पाद विवरण:
|
सामग्री: | पीईएस | रंग: | काला |
---|---|---|---|
तापमान: | 180°C | संपत्ति: | ईएसडी, गैर-ईएसडी |
सतह प्रतिरोध: | 1.0x10E4 ~ 1.0x10E11Ω | समतलता: | 0.76 मिमी . से कम |
स्वच्छ वर्ग: | सामान्य और अल्ट्रासोनिक सफाई | Incoterms: | EXW, एफओबी, सीआईएफ, डीडीयू, डीडीपी |
अनुकूलित सेवा: | समर्थन मानक और गैर-मानक, सटीक मशीनिंग | इंजेक्शन मोल्ड: | अनुकूलित मामले की जरूरत है (लीड टाइम 25 ~ 30 दिन, मोल्ड लाइफ स्पैन: 300,000 बार।) |
हाई लाइट: | गर्मी प्रतिरोधी जेडेक ट्रे,एसजीएस जेडेक ट्रे,पीईएस जेडेक आईसी ट्रे |

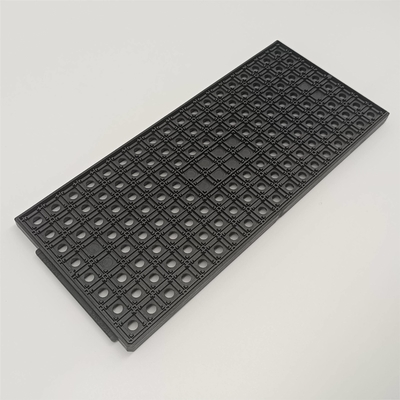

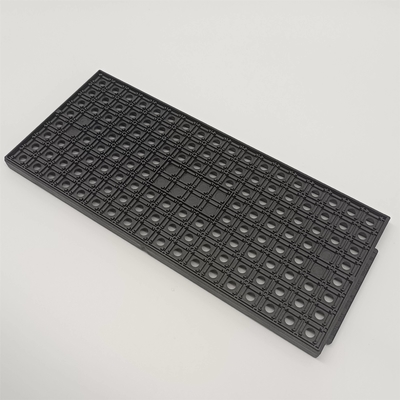

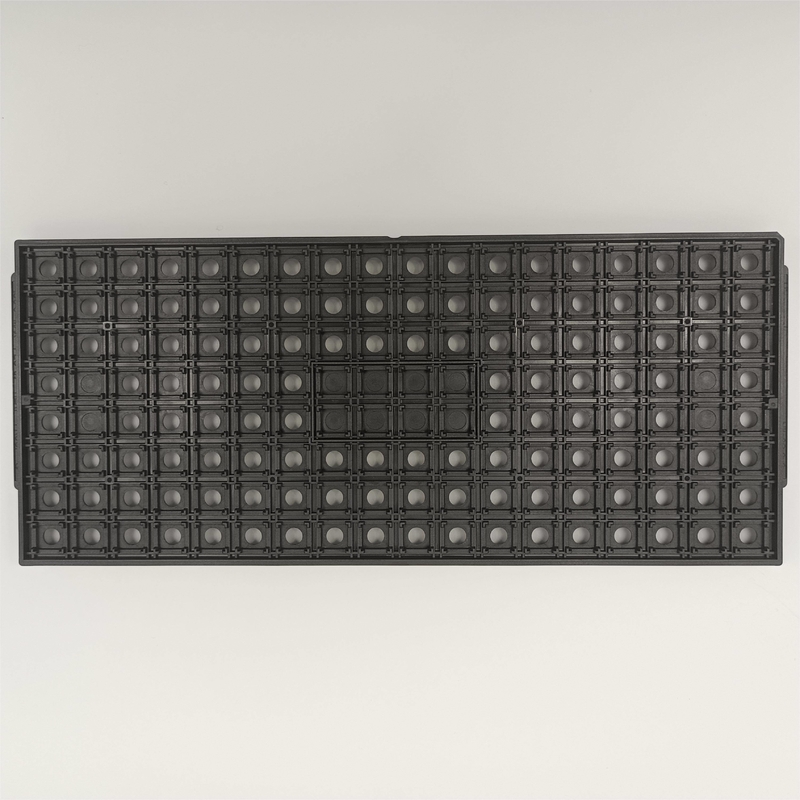

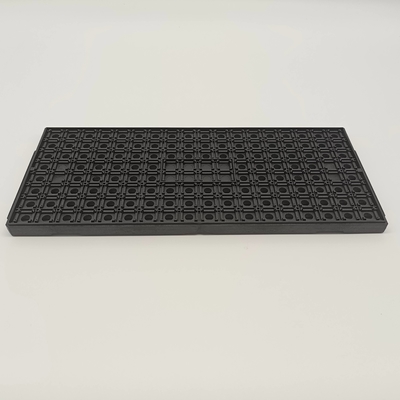

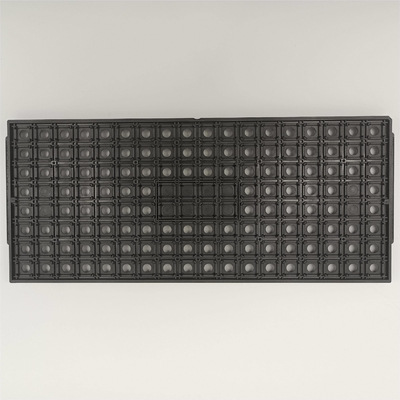

HN21090 एक प्रकार का उच्च तापमान प्रतिरोधी IC ट्रे है जो PES और इंजेक्शन मोल्डिंग प्रक्रिया से बना है।JEDEC ट्रे एक वाहक है जिसका उपयोग सेमीकंडक्टर चिप कंपनियां अपने चिप्स की पैकेजिंग और बेकिंग परीक्षण के लिए करती हैं।क्योंकि ट्रे 120 ℃ -220 ℃ विरूपण विशेषताओं के बिना विभिन्न सेंकना वातावरण में हो सकती है, इसलिए इसे आमतौर पर 'उच्च तापमान ट्रे' के रूप में जाना जाता हैइलेक्ट्रॉनिक अपशिष्ट उद्योग.
1. आईसी चिप के लिए HN21090 हीट रेसिस्टेंट PES ब्लैक JEDEC ट्रे के बारे में विवरण:
जेईडीईसी ट्रे में अच्छा गर्मी प्रतिरोध है और इसे 180 डिग्री सेल्सियस से 200 डिग्री सेल्सियस के तापमान पर लगातार इस्तेमाल किया जा सकता है।180 डिग्री सेल्सियस से नीचे के तापमान रेंज में, इसका पिघलने का प्रतिरोध सबसे उत्कृष्ट थर्मोप्लास्टिक रेजिन में से एक है।साथ ही, पर्यावरण संरक्षण और स्वास्थ्य के मामले में, यह आरओएचएस और हलोजन मुक्त पर्यावरण संरक्षण की आवश्यकताओं को पूरा करता है।18*8 मैट्रिक्स अधिक उत्पादों को भी लोड कर सकता है, जो ग्राहकों के लिए परिवहन लागत को बहुत कम करता है।
रूपरेखा रेखा का आकार | 322.6*135.9*12.5mm | ब्रैंड | हाइनर-पैक |
नमूना | एचएन21090 | बंडल का प्रकार | एन/ए |
गुहा का आकार | 9.4*10.4*4.09mm | मैट्रिक्स मात्रा | 8*18=144PCS |
सामग्री | पीईएस | समतलता | अधिकतम 0.76 मिमी |
रंग | काला | सेवा | OEM, ओडीएम स्वीकार करें |
प्रतिरोध | 1.0x10e4-1.0x10e11Ω | प्रमाणपत्र | आरओएचएस एसजीएस |
2. आवेदन टीवह HN21090 PES JEDEC ट्रे
इलेक्ट्रॉनिक घटक एंबेडेड सिस्टम
सेंसर टेस्ट और मापन तकनीक
3. विभिन्न सामग्रियों के तापमान प्रतिरोध का संदर्भ
सामग्री | सेंकना तापमान | सतह प्रतिरोध |
पीपीई | बेक 125°C~अधिकतम 150°C | 1.0*10E4Ω~1.0*10E11Ω |
एमपीपीओ + कार्बन फाइबर | बेक 125°C~अधिकतम 150°C | 1.0*10E4Ω~1.0*10E11Ω |
एमपीपीओ + कार्बन पाउडर | बेक 125°C~अधिकतम 150°C | 1.0*10E4Ω~1.0*10E11Ω |
एमपीपीओ + ग्लास फाइबर | बेक 125°C~अधिकतम 150°C | 1.0*10E4Ω~1.0*10E11Ω |
पीईआई + कार्बन फाइबर | अधिकतम 180°C | 1.0*10E4Ω~1.0*10E11Ω |
आईडीपी रंग | 85°C | 1.0*10E6Ω~1.0*10E10Ω |
4. लाभ
1. हल्के वजन, परिवहन और पैकेजिंग लागत की बचत;
2. अच्छा विरोधी स्थैतिक प्रदर्शन, प्रभावी ढंग से सुनिश्चित करें कि उत्पाद विरोधी स्थैतिक रिलीज से क्षतिग्रस्त नहीं है;
3. उच्च तापमान प्रतिरोध, उच्च तापमान स्वचालन उपकरण विधानसभा के लिए उपयुक्त;
4. संक्षारण प्रतिरोध, उत्पादों की सभी प्रकार की उत्पादन स्थितियों के लिए उपयुक्त;
5. मैट्रिक्स व्यवस्था डिजाइन, उत्पाद की सुरक्षा के आधार पर, अधिकतम क्षमता डिजाइन, लागत बचत;
6. एज चम्फर डिज़ाइन, स्टैकिंग त्रुटि को प्रभावी ढंग से रोकें, प्लेसमेंट की दिशा को सही करें
5.सामान्य प्रश्न
Q1: क्या आप एक निर्माता हैं?
उत्तर: हां, हमारे पास आईएसओ 9000 गुणवत्ता प्रबंधन प्रणाली है।
Q2: अगर हम एक उद्धरण चाहते हैं तो हमें क्या जानकारी देनी चाहिए?
उत्तर: सामान्य रूप से आपके आईसी या घटक, मात्रा और आकार का आरेखण।
Q3: कब तक आप नमूने तैयार कर सकते हैं?
उत्तर: आम तौर पर 3 दिन।यदि एक अनुकूलित किया गया है, तो नए सांचे को 25 ~ 30 दिनों के आसपास खोलें।
Q4: बैच ऑर्डर उत्पादन के बारे में कैसे?
उत्तर: आम तौर पर 5-8 दिन या तो।
Q5: क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
उत्तर: हां, हम आईएसओ 9000 मानक के अनुसार निरीक्षण करेंगे और हमारे क्यूसी स्टाफ द्वारा शासित होंगे।
