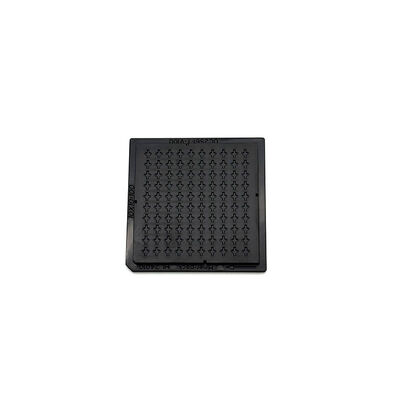

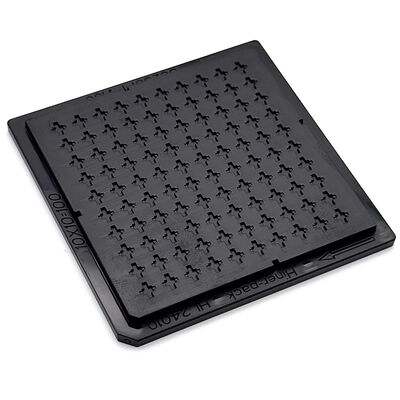

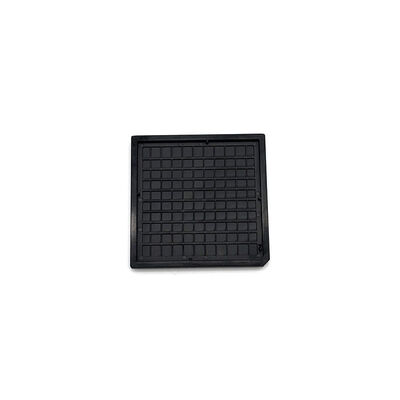

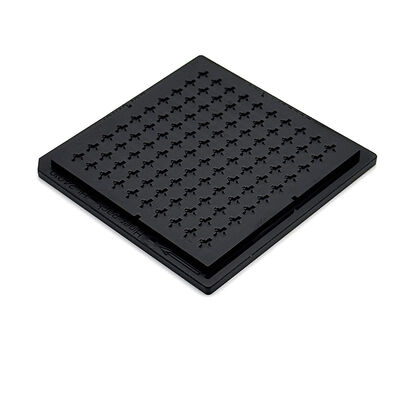

गैर मानक घटक सुरक्षा के लिए कस्टम ज्योमेट्री उच्च परिशुद्धता वफ़ल पैक चिप ट्रे

गैर मानक घटक सुरक्षा के लिए कस्टम ज्योमेट्री उच्च परिशुद्धता वफ़ल पैक चिप ट्रे

ब्रांड नाम: Hiner-pack
मॉडल संख्या: एचएन24082
एमओक्यू: 500
कीमत: TBC
भुगतान की शर्तें: 100% Prepayment
आपूर्ति करने की क्षमता: 2000PCS/Day
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेनझेन, चीन
प्रमाणन:
ISO 9001 ROHS SGS
मोल्डिंग विधि:
इंजेक्शन मोल्डिंग
प्रयोग:
आईसी/चिप भंडारण और परिवहन
रंग:
काला
पुन: प्रयोज्य:
हाँ
सामग्री:
पीसी
क्षमता:
10x10=100PCS
सतह प्रतिरोध:
1.0x10E4~1.0x10E11Ω
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
उत्पाद का वर्णन
गैर-मानक घटक सुरक्षा के लिए कस्टम ज्यामिति उच्च परिशुद्धता वफ़ल पैक चिप ट्रे
कस्टम ज्यामिति वफ़ल पैक चिप ट्रे श्रृंखला विशेष रूप से माइक्रोइलेक्ट्रॉनिक घटकों के लिए विकसित की गई है जो मानक आयताकार आयामों के अनुरूप नहीं हैं। जबकि पारंपरिक "ऑफ-द-शेल्फ" ट्रे अक्सर जटिल 2.5D उपकरणों के लिए पर्याप्त समर्थन प्रदान करने में विफल रहती हैं, ये उच्च-परिशुद्धता 2-इंच और 4-इंच वफ़ल पैक आपके विशिष्ट डिवाइस फुटप्रिंट से मेल खाने के लिए शुरू से ही इंजीनियर किए गए हैं।
प्रत्येक ट्रे में एक पतली, वफ़ल जैसी प्रोफ़ाइल होती है जिसमें विभाजक पसलियों का एक नियमित पैटर्न होता है जो सुरक्षात्मक पॉकेट बनाते हैं। जो चीज़ इस श्रृंखला को अलग करती है, वह है प्रारंभिक उत्पाद मोल्ड डिज़ाइन चरण के दौरान मोल्डफ्लो विश्लेषण का एकीकरण। यह उन्नत सिमुलेशन हमारी इंजीनियरिंग टीम को सामग्री के व्यवहार का सटीक अनुमान लगाने की अनुमति देता है, यह सुनिश्चित करता है कि अंतिम इंजेक्शन-मोल्डेड उत्पाद बेहतर आकार परिशुद्धता और समतल डिग्री प्राप्त करे। सामग्री की विशेषताओं और मोल्ड संरचनाओं को इतनी बारीकी से नियंत्रित करके, हम सेमीकंडक्टर और फोटोनिक्स उद्योगों की सबसे कठोर गुणवत्ता आवश्यकताओं को पूरा करते हैं।
ये ट्रे सिर्फ वाहक नहीं हैं; वे यांत्रिक रूप से अनुकूलित वातावरण हैं जो विभिन्न प्रकार के उत्पादों की सुरक्षा, स्वचालन और भंडारण करते हैं, जो नंगे डाई से लेकर नाजुक चिकित्सा सेंसर तक होते हैं।
मुख्य विशेषताएं/लाभ
  • इंजीनियरिंग-नेतृत्व अनुकूलन

  • परिशुद्धता मोल्डफ्लो विश्लेषण

  • तेजी से विकास चक्र
  • उन्नत पॉकेट सुविधाएँ
  • स्थायी ESD अखंडता
  • मजबूत आयामी स्थिरता
विनिर्देश
ब्रांड हाइनर-पैक
मॉडल HN24082
सामग्री पीसी
ट्रे प्रकार 2-इंच वफ़ल पैक
रंग काला
प्रतिरोध 1.0×10⁴ - 1.0×10¹¹ Ω
रूपरेखा रेखा आकार 50.8x50.8x4mm
कैविटी आकार 1.55x0.80x0.45मिमी
मैट्रिक्स मात्रा 10x10=100PCS
वारपेज अधिकतम 0.2mm
सेवा OEM, ODM स्वीकार करें
प्रमाणन RoHS, ISO
अनुप्रयोग
ये कस्टम-इंजीनियर्ड वफ़ल पैक गैर-मानक माइक्रोइलेक्ट्रॉनिक असेंबली और विशेष घटक हैंडलिंग के लिए आदर्श समाधान हैं। उनके प्राथमिक अनुप्रयोगों में शामिल हैं: नए सेंसर का प्रोटोटाइप असेंबली, जहां पॉकेट को एक अद्वितीय भौतिक प्रोफ़ाइल से मेल खाना चाहिए; नाजुक चिकित्सा माइक्रो-भागों को संभालना, जैसे सर्जिकल प्रत्यारोपण या नैदानिक ​​सेंसर; और विशेष रत्नों या घड़ी के घटकों का सुरक्षित परिवहन, जहां उच्च-मूल्य वाली वस्तुओं को व्यक्तिगत, एंटी-क्रश डिब्बों की आवश्यकता होती है। वे इंजीनियरिंग लाइनों में स्वचालन में संक्रमण के लिए भी व्यापक रूप से उपयोग किए जाते हैं, कस्टम टूल के लिए एक सुसंगत इंटरफ़ेस प्रदान करते हैं। क्योंकि वे अनौपचारिक उद्योग-मानक 2-इंच या 4-इंच फुटप्रिंट का पालन करते हैं, वे कवर और क्लिप जैसे मौजूदा वफ़ल पैक एक्सेसरीज़ के साथ संगत रहते हैं, जबकि पूरी तरह से एक बेस्पोक आंतरिक वातावरण प्रदान करते हैं।
अनुकूलन
हम आपकी सबसे चुनौतीपूर्ण पैकेजिंग आवश्यकताओं को पूरा करने के लिए एक व्यापक "डिजाइन-फ्रॉम-स्क्रैच" सेवा प्रदान करते हैं। अनुकूलन विकल्पों में घटक समर्थन सुविधाएँ शामिल हैं, जैसे कि ऐसे पेडस्टल जो बॉटम-साइड सुविधाओं की सुरक्षा के लिए भाग को उठाते हैं, या मशीन विजन सिस्टम की सहायता के लिए सीधे ट्रे में ढाले गए संदर्भ चिह्न और फ़िड्यूशियल। आप सामग्री प्रकार (कंडक्टिव एबीएस, पीसी, या उच्च-तापमान रेजिन), लॉट पहचान के लिए रंग-कोडिंग, और यहां तक ​​कि भाग संख्याओं के लिए एनग्रेविंग भी निर्दिष्ट कर सकते हैं। चाहे आपके भाग को टर्मिनल अलगाव या विशेष पैड सुरक्षा की आवश्यकता हो, हमारी टीम 100% संरेखण सुनिश्चित करने के लिए पॉकेट ज्यामिति को अनुकूलित कर सकती है। कम-मात्रा की जरूरतों के लिए, हम सीएनसी मशीनिंग या 3 डी प्रिंटिंग विकल्प भी प्रदान करते हैं, हालांकि ढाले गए ट्रे उच्च-परिशुद्धता, ईएसडी-सुरक्षित बड़े पैमाने पर उत्पादन के लिए स्वर्ण मानक बने हुए हैं।
