ईएसडी-संवेदनशील वस्तुओं के लिए अंतिम पैकेजिंग समाधान

उत्पाद का वर्णन:

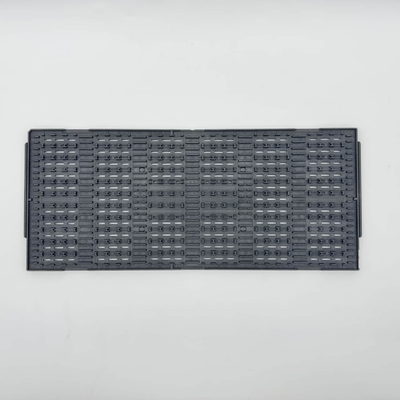

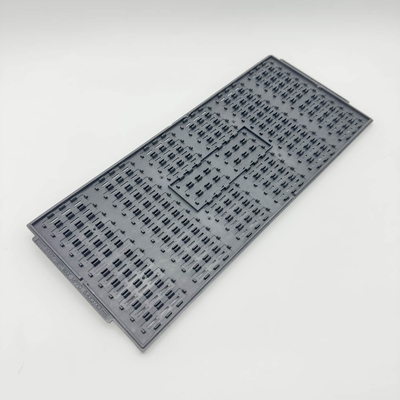

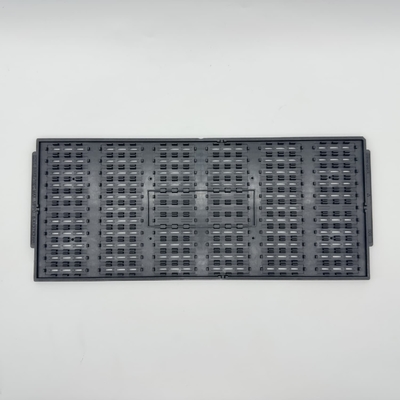

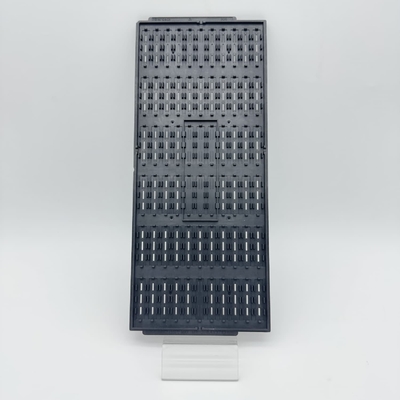

•जेडीईसी मैट्रिक्स ट्रे 12.7 x 5.35 इंच (322.6 x 136 मिमी) के मानक रूपरेखा आयामों में आते हैं। इन ट्रे को बीजीए, सीएसपी, क्यूएफपी,TQFP0.25 इंच (6.35 मिमी) की मोटाई के साथ कम प्रोफ़ाइल ट्रे मानक घटकों के 90% के लिए उपयुक्त हैं, जबकि 0.40 इंच (10.35 मिमी) के उच्च प्रोफ़ाइल संस्करण के लिए उपयुक्त हैं।16 मिमी) PLCC जैसे मोटे घटकों के लिए उपलब्ध है, CERQUAD, और पीजीए.

•जेडीईसी ट्रे का डिजाइन सावधानीपूर्वक विचार किया गया है ताकि भागों के हैंडलिंग और अभिविन्यास को आसान बनाया जा सके। ट्रे के मध्य क्षेत्र में फ्लैट सेल हैं,वैक्यूम पिकअप टूल्स का उपयोग करके स्वचालित हैंडलिंग को सक्षम करनाएक तरफ एक पिन का उपयोग करके भागों के सही अभिविन्यास को यांत्रिक रूप से तय करने की अनुमति देता है।जबकि एक कोने में एक 45 डिग्री chamfer पिन 1 अभिविन्यास के दृश्य संकेतक के रूप में कार्य करता है.

•स्टैकेबिलिटी जेडीईसी ट्रे की एक प्रमुख विशेषता है, जिससे उन्हें एक ही डिवाइस परिवार और निर्माता के मॉडल के भीतर स्टैक किया जा सकता है।यह ध्यान रखना महत्वपूर्ण है कि विभिन्न निर्माताओं से ट्रे मिश्रण की सिफारिश नहीं की जाती हैजबकि जेडीईसी ट्रे को कई फीट ऊंचाई तक ढेर किया जा सकता है, मानक अभ्यास 5 से 7 ट्रे तक ढेर करने की सीमा रखता है।

तकनीकी मापदंडः

अनुप्रयोग:

• जब जेडीईसी ने अपनी मैट्रिक्स ट्रे मानक रूपरेखा विकसित की, तो सभी फोकस बाहरी आकार और विशेषताओं पर रखा गया था।इसने मैट्रिक्स ट्रे की रूपरेखा के लिए एक असीमित विविधता के उत्पादों और घटकों के लिए उपयोग करने के लिए दरवाजा खुला छोड़ दिया.

• पहली जेडीईसी ट्रे को अर्धचालक उद्योग के लिए डिज़ाइन किया गया था। इन ट्रे को अक्सर आईसी मैट्रिक्स ट्रे कहा जाता है।यह पीजीए जैसे छेद के माध्यम से उपकरणों के लिए इस्तेमाल किया ट्रे के साथ सबसे आम उपयोग जारी है, डीआईपी, और टीओ पैकेज; सतह माउंट डिवाइस जैसे, क्यूएफपी, बीजीए, टीएसओपी, और एफपी पैकेज; और लीडलेस डिवाइस जैसे एलजीए, क्यूएफएन, और एलसीसी पैकेज।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: मैं उद्धरण कैसे प्राप्त कर सकता हूँ?

A:कृपया अपनी आवश्यकताओं का विवरण यथासंभव स्पष्ट रूप से दें। पहली बार में आपको प्रस्ताव भेजने के लिए.

खरीद या आगे की चर्चा के लिए, किसी भी देरी के मामले में, स्काइप / ईमेल / फोन / व्हाट्सएप के माध्यम से हमसे संपर्क करना बेहतर है।

प्रश्न: प्रतिक्रिया प्राप्त करने में कितना समय लगेगा?

A:हम आपको कार्यदिवस के 24 घंटे के भीतर उत्तर देंगे।

प्रश्न: हम किस प्रकार की सेवा प्रदान करते हैं?

A:हम आईसी या घटक के आपके स्पष्ट विवरण के आधार पर अग्रिम में आईसी ट्रे के चित्र डिजाइन कर सकते हैं।

प्रश्न: आपकी डिलीवरी की शर्तें क्या हैं?

A:हम एक्सडब्ल्यू, एफओबी, सीआईएफ, डीडीयू, डीडीपी आदि को स्वीकार करते हैं। आप वह चुन सकते हैं जो आपके लिए सबसे सुविधाजनक या लागत प्रभावी है।

प्रश्न: गुणवत्ता की गारंटी कैसे दी जाए?

A:हमारे नमूने सख्त परीक्षण के माध्यम से, तैयार उत्पादों 100% योग्य दर सुनिश्चित करने के लिए, अंतरराष्ट्रीय JEDEC मानकों के अनुरूप हैं।
