| ब्रांड नाम: | Hiner-pack |
| मॉडल संख्या: | एचएन24145 |
| एमओक्यू: | 1000 |
| कीमत: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| भुगतान की शर्तें: | 100% Prepayment |
| आपूर्ति करने की क्षमता: | 2000PCS/Day |

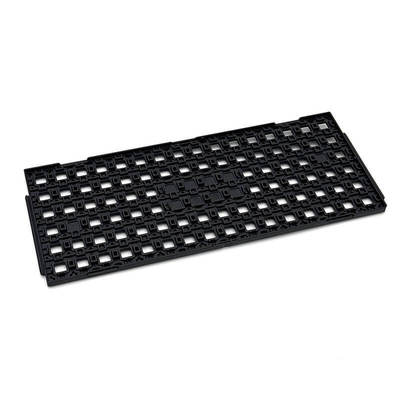

स्वचालित आईसी हैंडलिंग के लिए जेडीईसी मानक ईएसडी सुरक्षित मैट्रिक्स ट्रे
जेडीईसी मानक मैट्रिक्स ट्रे माइक्रोइलेक्ट्रॉनिक्स उद्योग में एक महत्वपूर्ण बेंचमार्क का प्रतिनिधित्व करता है, जो एकीकृत सर्किट (आईसी) के सुरक्षित हैंडलिंग, परिवहन और भंडारण के लिए विनिर्देशों को निर्धारित करता है,मॉड्यूल, और संवेदनशील घटक. इन मानकीकृत वाहक को आमतौर पर "मैट्रिक्स" ट्रे के रूप में जाना जाता है क्योंकि निश्चित-स्थिति जेब में लगे घटकों की सटीक व्यवस्था के कारण,पंक्तियों और स्तंभों द्वारा परिभाषितसभी जेडीईसी मानक ट्रे की विशिष्ट विशेषता 12.7 x 5.35 इंच (322.6 x 136 मिमी) के उनके वैश्विक रूप से समान रूपरेखा आयाम हैं।यह अपरिवर्तनीय आयामी स्थिरता उन्हें दुनिया भर में स्वचालित उपकरण संचालन के लिए सार्वभौमिक भाषा बनाती है.

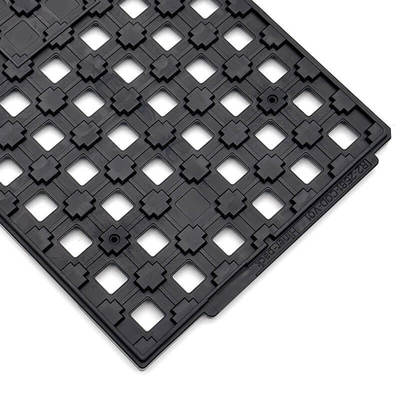

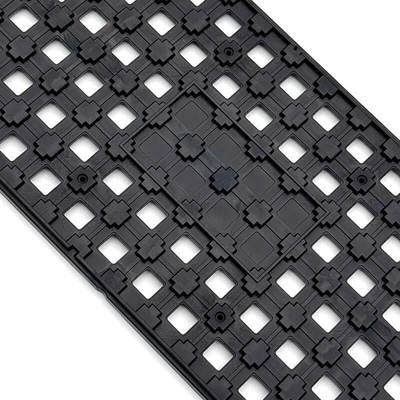

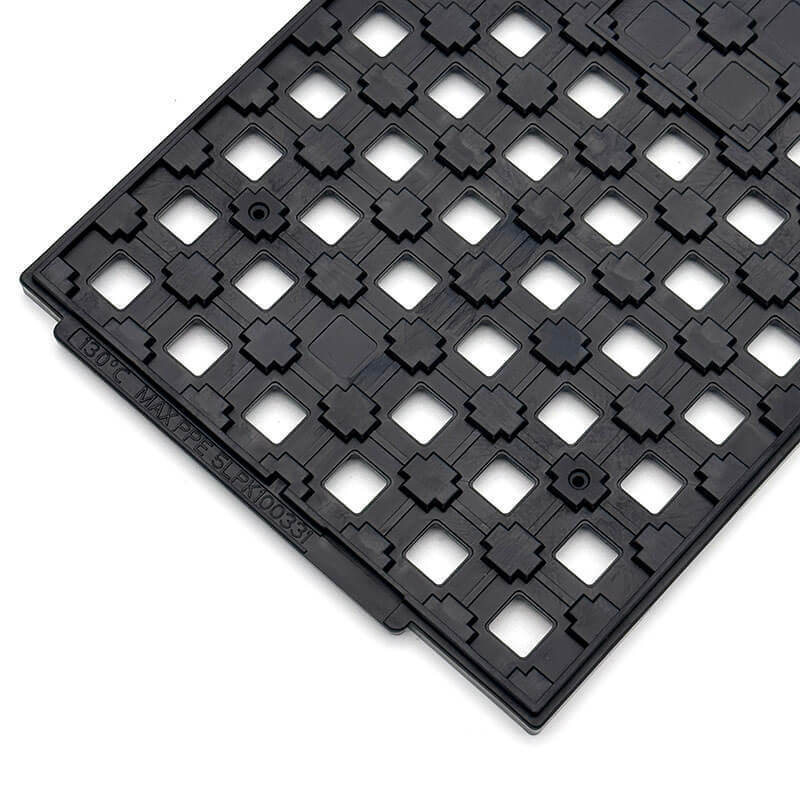

जेडीईसी ट्रे में बड़ी मात्रा में स्वचालन और घटक सुरक्षा के लिए अनुकूलित कई इंजीनियरिंग विशेषताएं शामिल हैं। मुख्य लाभ उद्योग मानक की मान्यता है;वैश्विक उपकरणों और सामानों तक तत्काल पहुंच की गारंटी है, जो उपकरणों के डिजाइन में जोखिम को काफी कम करता है, विकास समय को तेज करता है और समग्र लागत को कम करता है। महत्वपूर्ण डिजाइन तत्व निर्बाध स्वचालन की सुविधा प्रदान करते हैं।ट्रे के मध्य क्षेत्र में वैक्यूम पिकअप टूल्स के माध्यम से स्वचालित हैंडलिंग के लिए विशेष रूप से समतल कोशिकाएं हैंयांत्रिक संरेखण के लिए, एक अलग स्कैलोप्ड फीचर (स्कैलोप्ड फीचर) एक तरफ मूर्तिकला की जाती है,उपयोग के दौरान सही अभिविन्यास को यांत्रिक रूप से तय करने के लिए एक लोकेटर पिन का उपयोग करने की अनुमति देता हैएक महत्वपूर्ण दृश्य सहायता एक कोने में स्थित 45 डिग्री चैंफर है, जो मैट्रिक्स के भीतर घटकों के पिन 1 अभिविन्यास के लिए एक स्पष्ट दृश्य संकेतक प्रदान करता है।
| ब्रांड | हिनेर-पैक |
| मॉडल | HN24145 |
| सामग्री | पीपीई |
| पैकेज का प्रकार | आईसी घटक |
| रंग | काला |
| प्रतिरोध | 1.0x10e4-1.0x10e11Ω |
| रूपरेखा रेखा का आकार | 322.6x135.9x7.62 मिमी |
| गुहा का आकार | 13*13*2.11 मिमी |
| मैट्रिक्स QTY | 6*16=96PCS |
| समतलता | अधिकतम 0.76 मिमी |
| सेवा | OEM, ODM स्वीकार करें |
| प्रमाणपत्र | RoHS, IOS |
1स्वचालित परीक्षण और असेंबलीः उनका सबसे गहन उपयोग स्वचालित परीक्षण और असेंबली प्रक्रियाओं में होता है।BGA) और लीडलेस डिवाइस (LGA), QFN), एक सटीक, मशीन-पठनीय मैट्रिक्स प्रारूप में पिक-एंड-प्लेस मशीनों को प्रस्तुत किए जाते हैं।
2वैश्विक परिवहन और सुरक्षित भंडारणः स्टैक किए गए जेडीईसी ट्रे में लोड किए गए भाग भंडारण और वैश्विक रसद के लिए एक आसान, कुशल और अत्यधिक सुरक्षात्मक समाधान प्रदान करते हैं।स्टैकिंग विशेषता स्वाभाविक रूप से प्रत्येक क्रमिक ट्रे को इसके नीचे एक के लिए एक सुरक्षात्मक आवरण के रूप में कार्य करने की अनुमति देती है.
3प्रक्रिया संगतताः ट्रे विभिन्न विनिर्माण चरणों के माध्यम से घटकों के लिए वाहक के रूप में कार्य करते हैं, जिसमें बेकिंग (सामग्री के आधार पर, उच्च तापमान की प्रक्रियाएं शामिल हो सकती हैं)जैसे कि 140 डिग्री सेल्सियस तक मध्य तापमान ट्रे) या सफाई प्रक्रियाएं.
4घटक संगतताः पारंपरिक आईसी (जैसे क्यूएफपी, बीजीए, टीएसओपी, पीजीए आदि) के अलावा, जेडीईसी ट्रे का उपयोग गैर-पारंपरिक इलेक्ट्रॉनिक घटकों के लिए भी किया जाता है जिनमें कनेक्टर, पीसीबी, एमईएमएस, लेंस,घड़ी के भाग, और यहां तक कि सिंथेटिक पत्थर, मानकीकृत स्वचालन उपकरण का लाभ उठाते हुए।
