| ब्रांड नाम: | Hiner-pack |
| मॉडल संख्या: | एचएन24148 |
| एमओक्यू: | 1000 |
| कीमत: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| भुगतान की शर्तें: | 100% Prepayment |
| आपूर्ति करने की क्षमता: | 2000PCS/Day |

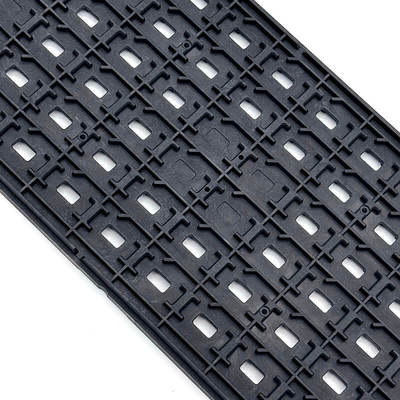

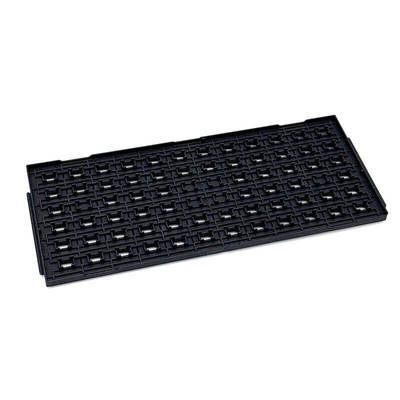

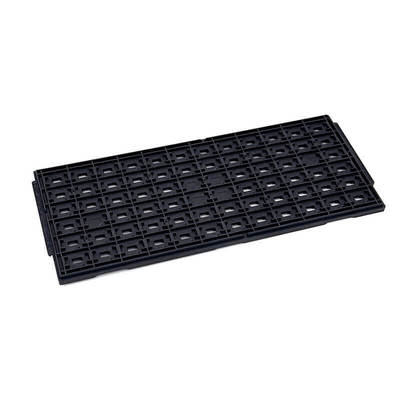

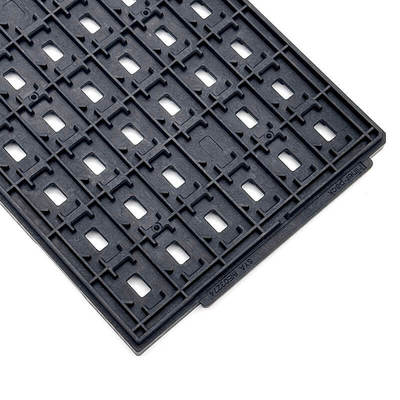

उन्नत घटक सुरक्षा और पिक-एंड-प्लेस के लिए उच्च-सटीक जेडीईसी ट्रे

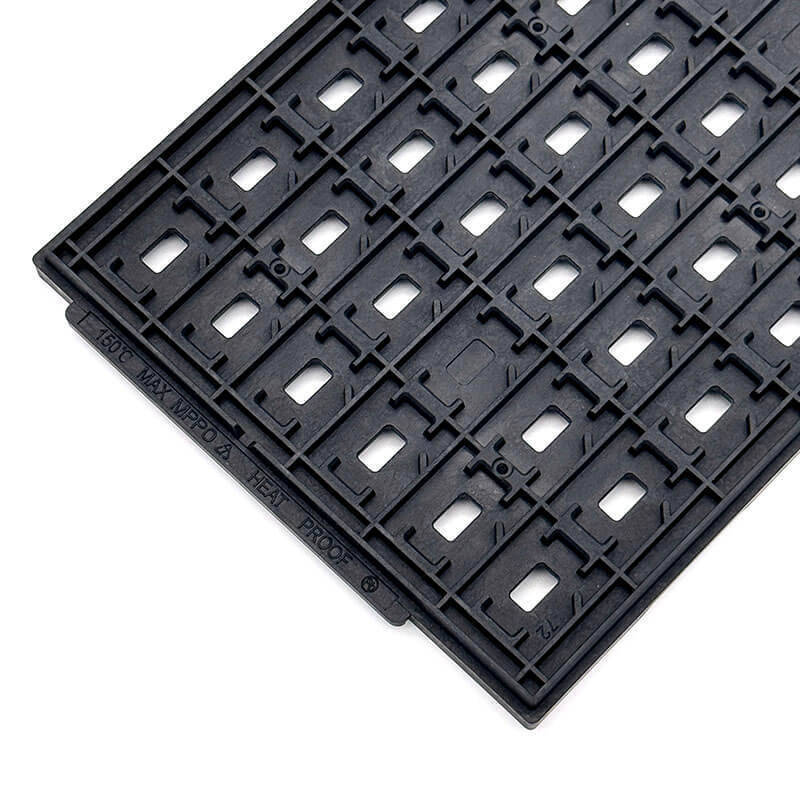

माइक्रोइलेक्ट्रॉनिक्स के मांग वाले क्षेत्र में, जेडीईसी मैट्रिक्स ट्रे घटक प्रबंधन के लिए स्थापित प्रोटोकॉल के रूप में कार्य करते हैं, उच्च मूल्य वाले आईसी और मॉड्यूल की अखंडता और कुशल हैंडलिंग सुनिश्चित करते हैं।इनका नाम "वाफेल" या "मैट्रिक्स" ट्रे के रूप में रखा गया है।, जेब संरचना जो पंक्तियों और स्तंभों के एक निश्चित सरणी में घटकों को सुरक्षित करती है। यह निश्चित स्थिति और परिभाषित अंतराल महत्वपूर्ण हैं,क्योंकि वे स्वचालित उपकरणों के लिए पूर्ण आयामी स्थान की अनुमति देते हैंट्रे 12.7 x 5.35 इंच (322.6 x 136 मिमी) की एक एकल, गैर-विनिमय योग्य बाहरी रूपरेखा का पालन करते हैं, एक आयामी स्थिर जो जेडीईसी-संगत स्वचालन के पूरे पारिस्थितिकी तंत्र का आधार है।मजबूत निर्माण, आमतौर पर ईएसडी-सुरक्षित पॉलिमर से, एक पूर्व शर्त है, जिसमें स्वचालित हैंडलिंग और वैश्विक रसद की कठोरता का सामना करने के लिए न्यूनतम मोड़ और अधिकतम शक्ति की आवश्यकता होती है।सामग्री को स्पष्ट रूप से उसके अधिकतम कार्य तापमान के साथ चिह्नित किया जाना चाहिए, जो उसके महत्वपूर्ण आयामी सहिष्णुता को खतरे में डाले बिना 48 निरंतर घंटों तक सहन कर सकता है।थर्मल तनाव के तहत आयामी स्थिरता के लिए यह प्रतिबद्धता जेडीईसी ट्रे को शिपिंग और उच्च तापमान प्रसंस्करण, जैसे कि घटक बेकिंग दोनों के लिए विश्वसनीय वाहक बनाती है।
जेडीईसी ट्रे का अंतर्निहित मूल्य प्रस्ताव उनके "सटीक अंतर्निहित" डिजाइन में निहित है, जो विनिर्माण जोखिम को काफी कम करता है और प्रक्रिया थ्रूपुट को बढ़ाता है।ट्रे को अच्छी तरह से स्थापित संदर्भ सुविधाओं और डेटा के साथ इंजीनियर किया गया है जो उपकरण एकीकरण को सुव्यवस्थित करते हैं. उनके डिजाइन का एक आधारशिला सुविधाओं के स्वचालन तैयार सूट है. असममित अंत टैब एक स्मार्ट सुविधा है जो यांत्रिक रूप से खिला तंत्र में अनुचित अभिविन्यास को रोकता है,पिन 1 विजुअल संकेतकों के अलावा एक अतिरिक्त सुरक्षा के रूप में कार्य करना. मूर्तिकला स्कैलोप्ड सुविधा फीडर के भीतर सकारात्मक पंजीकरण के लिए एक यांत्रिक कुंजीकरण तंत्र प्रदान करती है। इसके अलावा अंकन और उत्कीर्णन के लिए निर्दिष्ट स्थान प्रदान किया जाता है,ट्रे को स्टॉक प्रबंधन और प्रक्रिया ट्रैकिंग के लिए एक व्यावहारिक उपकरण बनाना0.25 इंच (6.35 मिमी) की मानक कम प्रोफ़ाइल मोटाई को विशेषज्ञता से सीएसपी और टीक्यूएफपी जैसे सभी मानक, कम प्रोफ़ाइल घटकों के 90% को समायोजित करने के लिए डिज़ाइन किया गया है, ट्रे घनत्व को अनुकूलित करता है।वैकल्पिक 0.40 इंच का उच्च प्रोफ़ाइल संस्करण यह सुनिश्चित करता है कि मोटे घटक, जैसे बहु-परत मॉड्यूल या पिन ग्रिड सरणी (पीजीए),एक ही स्तर की मानकीकृत सुरक्षा और सटीकता के साथ संग्रहीत और परिवहन किया जा सकता है.
| ब्रांड | हिनेर-पैक |
| मॉडल | HN24148 |
| सामग्री | एमपीपीओ |
| पैकेज का प्रकार | आईसी घटक |
| रंग | काला |
| प्रतिरोध | 1.0x10e4-1.0x10e11Ω |
| रूपरेखा रेखा का आकार | 322.6x135.9x10.0 मिमी |
| गुहा का आकार | 20.0*14.7*3.0 मिमी |
| मैट्रिक्स QTY | 6*12=72PCS |
| समतलता | अधिकतम 0.76 मिमी |
| सेवा | OEM, ODM स्वीकार करें |
| प्रमाणपत्र | RoHS, IOS |
1घटक संरक्षण (ईएसडी और यांत्रिक)
2उच्च तापमान प्रक्रियाएं (बेकिंग)
3फीडर सिस्टम संगतता
4उद्योगों के बीच मानकीकरण
मानक बाहरी पदचिह्न का पालन करते हुए आंतरिक मैट्रिक्स को अनुकूलित करने की क्षमता जेडीईसी ट्रे की अनुकूलन योग्य और प्रक्रिया संगत शक्ति है।
घटक-विशिष्ट ज्यामिति संरक्षण: आंतरिक सेल ज्यामिति विभिन्न घटक प्रकारों की अनूठी जरूरतों के अनुकूल है।
यूनिवर्सल बनाम डेडिकेटेड ट्रेः कुछ घटक प्रकार, जैसे पीजीए पैकेज, अपने पिन सरणी की ताकत के कारण विभिन्न आकारों को पकड़ने में सक्षम अद्वितीय "सार्वभौमिक" ट्रे का उपयोग कर सकते हैं।अधिकतर अन्य पैकेजों के लिए, एक समर्पित, कस्टम-मोल्ड ट्रे को उस विशिष्ट डिवाइस के लिए अधिकतम सुरक्षा और क्षमता के लिए डिज़ाइन किया गया है।
