| ब्रांड नाम: | Hiner-pack |
| मॉडल संख्या: | एचएन24153 |
| एमओक्यू: | 1000 |
| कीमत: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| भुगतान की शर्तें: | 100% Prepayment |
| आपूर्ति करने की क्षमता: | 2000PCS/Day |

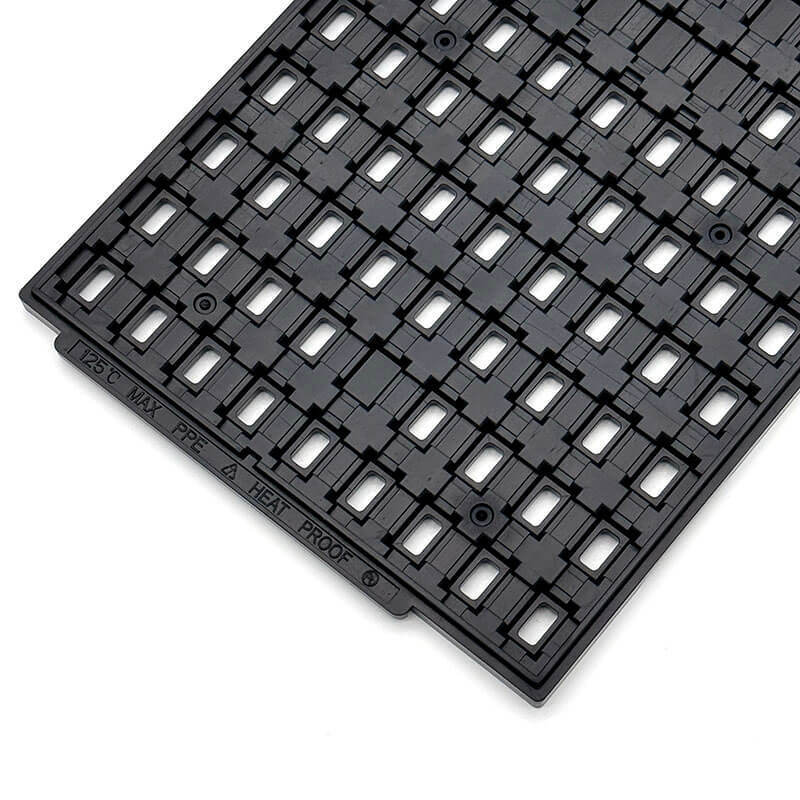

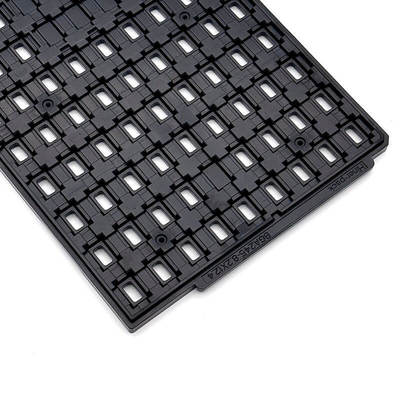

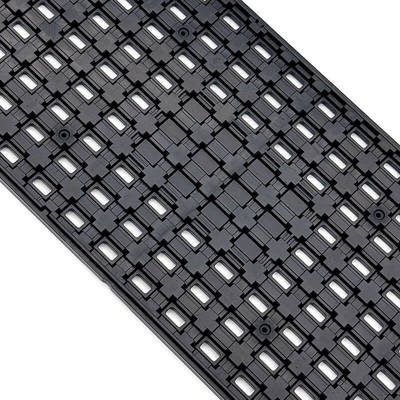

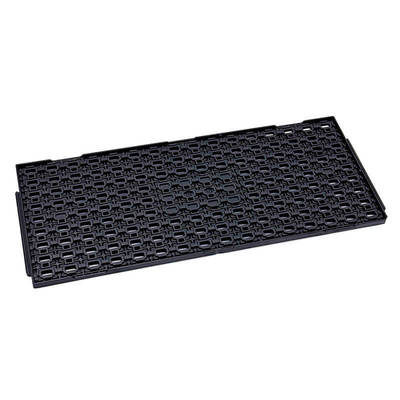

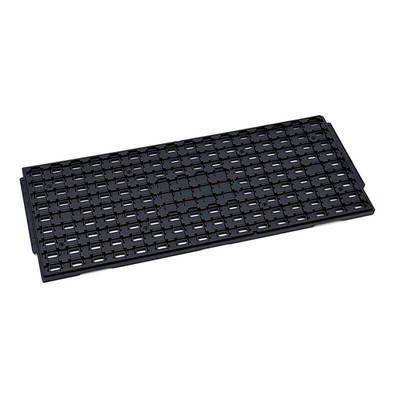

यूनिवर्सल ग्लोबल स्टैंडर्ड ईएसडी आईसी कंपोनेंट मैट्रिक्स ट्रे जेईडीईसी मानकों का अनुपालन करते हैं
JEDEC IC मैट्रिक्स ट्रे स्वचालन की सामान्य भाषा का प्रतीक है, जो एकीकृत सर्किट, कनेक्टर्स और असेंबली के सुरक्षित और स्वचालित प्रवाह को नियंत्रित करने के लिए माइक्रोइलेक्ट्रॉनिक्स उद्योग द्वारा स्थापित कठोर विशिष्टताओं का एक सेट है। इन ट्रे का मूल सिद्धांत मानकीकरण है: सभी समान 12.7 x 5.35 इंच (322.6 x 136 मिमी) रूपरेखा के अनुसार निर्मित होते हैं। यह आयामी एकरूपता सुनिश्चित करती है कि दुनिया में कहीं भी निर्मित उपकरण किसी भी JEDEC ट्रे को तुरंत पहचान सकते हैं और उसके साथ बातचीत कर सकते हैं, चाहे उसमें कोई भी घटक हो। "मैट्रिक्स" संरचना, जिसमें घटक पॉकेट की पंक्तियाँ और स्तंभ शामिल हैं, स्वचालित पिक-अप के लिए सटीक स्थानिक निर्देशांक (पिच) को परिभाषित करती है, भागों के संग्रह को मशीन-पठनीय डेटा सेट में बदल देती है। मजबूत मोल्डिंग यौगिकों से निर्मित, अक्सर ईएसडी-सुरक्षित पॉलिमर जो चालकता के लिए कार्बन का उपयोग करते हैं (परिणामस्वरूप डिफ़ॉल्ट काला रंग होता है), जेईडीईसी ट्रे को मजबूत और आयामी रूप से स्थिर होने के लिए डिज़ाइन किया गया है। यह स्थिरता न केवल यांत्रिक सुरक्षा के लिए महत्वपूर्ण है, बल्कि हैंडलिंग तनाव और निर्दिष्ट थर्मल स्थितियों दोनों के तहत सटीक संरेखण बनाए रखने के लिए भी महत्वपूर्ण है, जो विश्वसनीय उच्च गति स्वचालन के लिए एक आवश्यकता है।
JEDEC ट्रे की बुद्धिमान डिजाइन विशेषताएं सीधे मूर्त विनिर्माण क्षमता और सुविधा में तब्दील हो जाती हैं।
1. मानकीकृत रूपरेखा (त्वरित पहुंच): सबसे महत्वपूर्ण लाभ उद्योग मानक स्थिति है, जो निर्माताओं को उपकरण, सहायक उपकरण और उद्योग ज्ञान के वैश्विक पारिस्थितिकी तंत्र तक त्वरित पहुंच प्रदान करता है। यह आपूर्ति श्रृंखला प्रबंधन और प्रक्रिया एकीकरण को काफी सरल बनाता है।
2. दृश्य और यांत्रिक संरेखण: मुख्य विशेषताएं प्रक्रिया की विश्वसनीयता सुनिश्चित करती हैं। 45-डिग्री चैंबर एक स्पष्ट, दृश्य पिन वन संकेतक के रूप में कार्य करता है, जो मैन्युअल या स्वचालित लोडिंग के दौरान घटक के गलत अभिविन्यास के जोखिम को कम करता है। स्कैलप्ड सुविधा यांत्रिक कुंजीयन/फिक्सेशन की अनुमति देती है, जिससे यह सुनिश्चित होता है कि ट्रे की स्थिति सटीक पिक-एंड-प्लेस ऑपरेशन के लिए फीडर उपकरण में लॉक हो गई है।
3. बहुमुखी प्रोफ़ाइल विकल्प: निर्माता उपयुक्त ट्रे मोटाई का चयन कर सकते हैं: लो प्रोफाइल (0.25-इंच) वैरिएंट वर्कहॉर्स है, जो SOIC और TQFP जैसे सामान्य पैकेजों को समायोजित करता है, ऊर्ध्वाधर भंडारण घनत्व को अनुकूलित करता है। हाई प्रोफाइल (0.40-इंच) विकल्प मॉड्यूल, असेंबली और CERQUAD पैकेज जैसे बड़े या लम्बे घटकों के लिए उपलब्ध है, जो उच्च घटकों के लिए उचित निकासी और सुरक्षा सुनिश्चित करता है।
4. उन्नत स्टैकेबिलिटी: ट्रे में मजबूत इंटरलॉकिंग विशेषताएं शामिल होती हैं जो स्टैक स्थिरता सुनिश्चित करती हैं, जो सुरक्षित भंडारण और परिवहन के लिए महत्वपूर्ण है, यहां तक कि कई ट्रे ऊंची रखी होने पर भी। स्टैकिंग व्यवस्था इस तरह से डिज़ाइन की गई है कि एक खाली ट्रे शीर्ष भरी हुई ट्रे में घटकों के लिए एक सुरक्षात्मक आवरण के रूप में कार्य करती है।
| ब्रांड | हिनर-पैक |
| नमूना | एचएन24153 |
| सामग्री | पीपीई |
| पैकेज प्रकार | आईसी घटक |
| रंग | काला |
| प्रतिरोध | 1.0x10e4-1.0x10e11Ω |
| रूपरेखा रेखा का आकार | 322.6x135.9x7.62मिमी |
| गुहा का आकार | 8.2*12.4*0.9 मिमी |
| मैट्रिक्स मात्रा | 9*16=144पीसीएस |
| समतलता | अधिकतम 0.76 मिमी |
| सेवा | OEM, ODM स्वीकार करें |
| प्रमाणपत्र | आरओएचएस, आईओएस |
बाहरी JEDEC लिफ़ाफ़े का कठोरता से पालन करते हुए आंतरिक मैट्रिक्स को डिज़ाइन करने का लचीलापन इसकी सबसे शक्तिशाली विशेषता है।
पैकेज-विशिष्ट सुरक्षा: कस्टम डिज़ाइन विभिन्न घटक प्रकारों की अनूठी कमजोरियों को संबोधित करते हैं।
सामग्री और तापमान अनुकूलता: विशिष्ट तापमान अनुकूलता और रासायनिक प्रतिरोध प्राप्त करने के लिए अनुकूलन अक्सर सामग्री चयन के इर्द-गिर्द घूमता है।
रंग और क्षमता: जबकि काला ईएसडी चालकता के लिए मानक है, कस्टम रंगों का उपयोग दृश्य प्रक्रिया पृथक्करण के लिए किया जा सकता है। आंतरिक क्षमता को घटक की ज्यामिति और किसी भी आवश्यक विशेष ट्रे सुविधाओं के आधार पर कस्टम डिज़ाइन के माध्यम से अनुकूलित किया जाता है, जिससे जेईडीईसी फीडर के साथ सार्वभौमिक अनुकूलता सुनिश्चित होती है।
