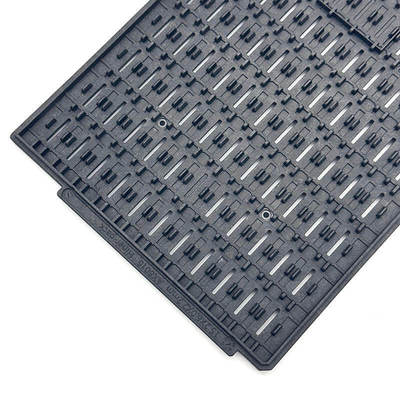

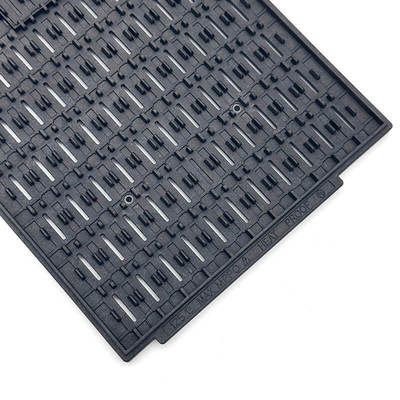

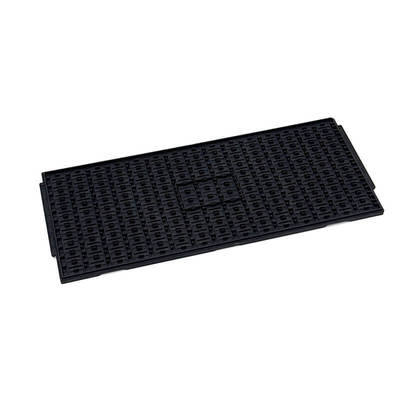

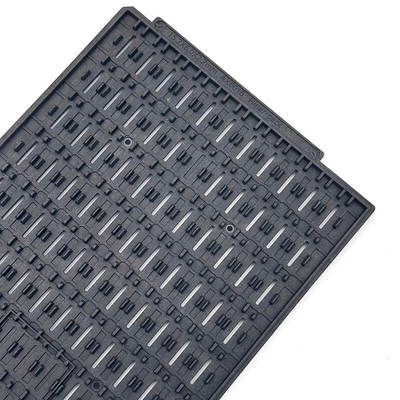

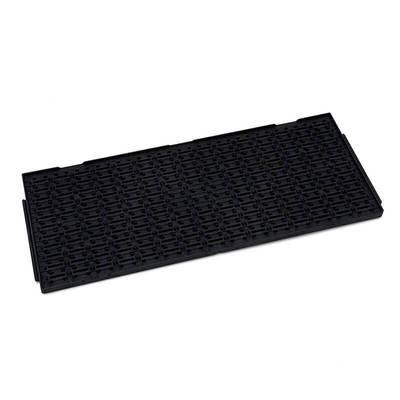

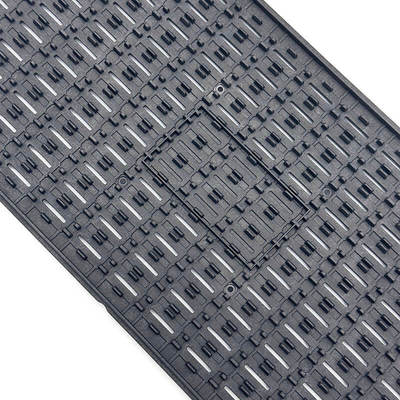

उच्च घनत्व वाले आईसी घटकों के लिए 0.76 मिमी से कम सपाटता और पिन 1 मार्कर के साथ कम प्रोफाइल जेडीईसी ट्रे

आईसी घटकों के लिए उच्च घनत्व वाहक प्लास्टिक कम प्रोफ़ाइल जेडीईसी ट्रे

लो-प्रोफाइल जेडीईसी मैट्रिक्स ट्रे, इसकी मानकीकृत 0.25 इंच (6.35 मिमी) मोटाई के साथ, माइक्रोइलेक्ट्रॉनिक्स असेंबली लाइन का वर्कहॉर्स है।इस विशिष्ट प्रोफाइल को सभी मानक ऊंचाई घटकों के 90% को समायोजित करने के लिए इंजीनियर किया गया है, जिसमें लोकप्रिय पैकेज जैसे बीजीए (बॉल ग्रिड सरणी), सीएसपी (चिप स्केल पैकेज), टीक्यूएफपी (थिन क्वाड फ्लैट पैकेज), और एसओआईसी (स्माल आउटलाइन इंटीग्रेटेड सर्किट) शामिल हैं।इस व्यवस्था की नींव अटल 12.7 x 5.35 इंच (322.6 x 136 मिमी) वैश्विक रूपरेखा आयाम, जो स्वचालित हैंडलिंग और खिला उपकरण के साथ एक सार्वभौमिक इंटरफ़ेस की गारंटी देता है। मोटाई का अनुकूलन करके,कम प्रोफाइल ट्रे ऊर्ध्वाधर भंडारण और फीडर क्षमता को अधिकतम, एक महत्वपूर्ण कारक उच्च मात्रा में विनिर्माण वातावरण में. इन ट्रे उच्च शक्ति से निर्मित कर रहे हैं,ईएसडी-सुरक्षित पॉलिमर ✓ अक्सर संवाहकता के लिए काला ✓ संवेदनशील आईसी को स्थिर डिस्चार्ज से बचाने के लिएइनका डिजाइन न्यूनतम मोड़ और उच्च आयामी स्थिरता पर केंद्रित है,यह सुनिश्चित करना कि प्रत्येक घटक जेब का सटीक स्थान (पिच) उच्च गति वाले स्वचालित पिक-एंड-प्लेस संचालन के लिए सटीक बना रहे.

विशेषताएं और लाभः

लो-प्रोफाइल जेडीईसी ट्रे उच्च घनत्व भंडारण और सटीक घटक हैंडलिंग का संतुलन प्रदान करते हैं।

1. ऊर्ध्वाधर घनत्व अनुकूलन

2. वैक्यूम पिकअप दक्षता

3. पिन 1 और अभिविन्यास मार्कर

4. इंटरलॉकिंग स्टैकिंग

तकनीकी मापदंडः

अनुप्रयोग:

कम प्रोफाइल वाले जेडीईसी ट्रे विभिन्न महत्वपूर्ण विनिर्माण प्रक्रियाओं के लिए अपरिहार्य हैं।

2. उच्च-वॉल्यूम एसएमटी विधानसभा

2घटक परीक्षण

3. नमी संवेदनशील उपकरण (MSD) हैंडलिंग

अनुकूलन:

आंतरिक मैट्रिक्स की लचीलापन कम प्रोफ़ाइल के भीतर फिट होने वाले घटकों की विस्तृत श्रृंखला की सेवा करने के लिए महत्वपूर्ण है।

• बीजीए-विशिष्ट डिजाइनः बीजीए पैकेजों के लिए, जिन्हें सॉल्डर गेंदों के निरीक्षण की आवश्यकता होती है, आंतरिक सेल डिजाइन को अक्सर ट्रे को "फ्लिप करने योग्य" बनाने के लिए अनुकूलित किया जाता है।" यह घटकों को प्रसंस्करण के लिए चेहरे से ऊपर लोड करने और फिर भंडारण या निरीक्षण के लिए एक ही ट्रे में तेजी से पलट और सुरक्षित करने की अनुमति देता है.
• सेल ज्यामिति अनुकूलन: क्षमता (अधिकतम भागों की संख्या) पूरी तरह से घटक के आकार और ज्यामिति के आधार पर अनुकूलित है, 12.7 x 5 के उपयोग को अधिकतम करना।एक विशिष्ट उपकरण के लिए 35 इंच के पदचिह्नअनुकूलन QFN और LGA जैसे लीडलेस उपकरणों के लिए एक तंग, सुरक्षित फिट सुनिश्चित करता है, किसी भी आंदोलन को रोकता है।
• सामग्री अनुकूलन: प्रक्रिया आवश्यकताओं से मेल खाने के लिए कस्टम सामग्री विकल्प उपलब्ध हैं। जबकि डिफ़ॉल्ट मध्य-अवस्था ईएसडी पॉलिमर हो सकता है,अनुकूलन विशिष्ट सफाई प्रक्रियाओं के लिए विशेष रासायनिक प्रतिरोध या यूवी या लेजर अंकन संगतता के लिए बेहतर गुणों के साथ सामग्री के चयन के लिए अनुमति देता है.
• उत्कीर्णन और चिह्नित स्थानः ट्रे स्थायी, कस्टम उत्कीर्णन या चिह्नित करने के लिए नामित स्थान प्रदान करते हैं (उदाहरण के लिए, लोगो, भाग संख्या,या सीरियलकरण) को विनिर्माण प्रक्रिया के दौरान इन्वेंट्री प्रबंधन और ट्रेसेबिलिटी में सहायता करने के लिए.
