ऑटोमेशन के लिए अनुकूलन योग्य RoHS अनुपालन JEDEC ट्रे ESD- सुरक्षित आईसी घटक हैंडलिंग के लिए संगत

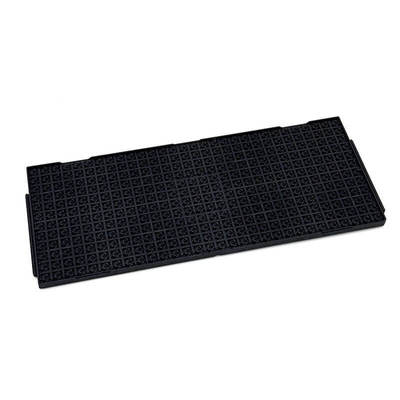

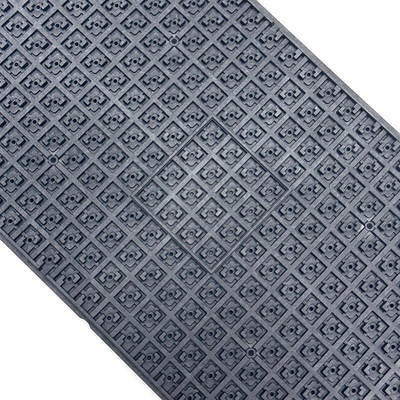

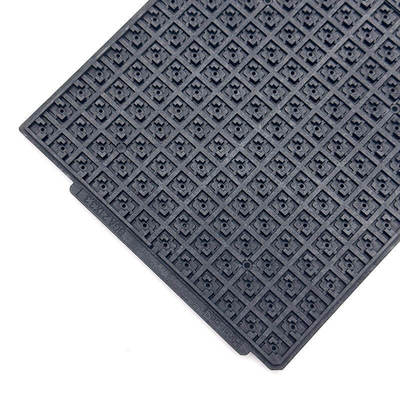

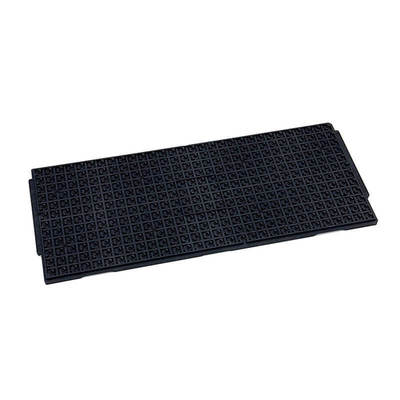

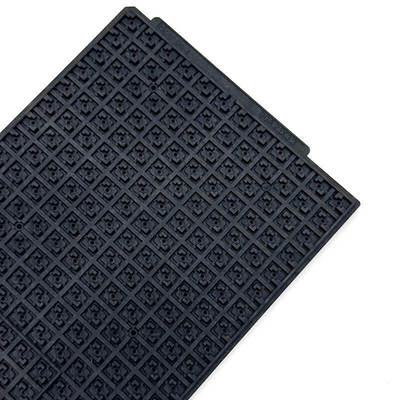

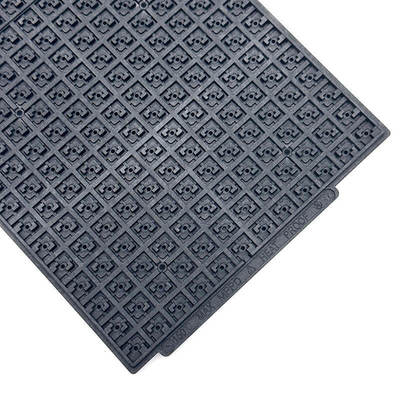

जेडीईसी स्टेटिक-संवेदनशील उपकरणों और आईसी घटकों के लिए ईएसडी-सुरक्षित वाहक ट्रे करता है

इलेक्ट्रॉनिक्स उद्योग में, इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सुरक्षा पर कोई बातचीत नहीं की जाती है,और जेडीईसी मैट्रिक्स ट्रे ईएसडी-संवेदनशील उपकरणों (ईएसडी) के सुरक्षित हैंडलिंग और परिवहन के लिए मानक समाधान हैंजबकि जेडीईसी ट्रे सामग्री को निर्दिष्ट नहीं करता है, निर्माता सार्वभौमिक रूप से अधिकांश अनुप्रयोगों के लिए ईएसडी-सुरक्षित पॉलिमर का उपयोग करते हैं।इन सामग्रियों को आमतौर पर कार्बन के इन्फ्यूजन के माध्यम से प्रवाहकीय बनाया जाता है, जो डिफ़ॉल्ट ट्रे का रंग काला देता है। यह चालकता यह सुनिश्चित करती है कि किसी भी स्थिर शुल्क को सुरक्षित रूप से फैलाया जाए, संवेदनशील आईसी, मॉड्यूल,और सभाएँजेडीईसी ट्रे, 12.7 x 5.35 इंच (322.6 x 136 मिमी) की अपनी निश्चित रूपरेखा के साथ, एक मानकीकृत, ग्राउंडिंग-संगत वाहक के रूप में कार्य करता है,विद्यमान ईएसडी-संरक्षित कार्यस्थलों और असेंबली लाइनों में निर्बाध रूप से एकीकृत करनाभौतिक निर्माण, जो कि शक्ति और न्यूनतम मोड़ की विशेषता है, एक व्यापक सुरक्षा प्रणाली प्रदान करने के लिए ईएसडी-सुरक्षित सामग्री के साथ मिलकर काम करता हैः यांत्रिक, आयामीऔर विद्युत.

विशेषताएं:

इन जेडीईसी ट्रे का मुख्य लाभ आयामी सटीकता के साथ एकीकृत ईएसडी सुरक्षा है।
1एकीकृत ईएसडी सुरक्षा
2सुरक्षा के लिए उद्योग मानक
3थर्मल और ईएसडी अखंडता
4स्वचालन विश्वसनीयता
5. स्टैकेबल सुरक्षा

तकनीकी मापदंडः

अनुप्रयोग:

ईएसडी-सुरक्षित जेडीईसी ट्रे स्थिर-संवेदनशील घटकों के सभी हैंडलिंग चरणों में आवश्यक हैं।

• स्वच्छता कक्ष और विधानसभा मंजिल हैंडलिंग
• घटक शिपिंग और रसद
• स्वचालित घटक फ़ीडिंग
• आर्द्रता और स्थैतिक नियंत्रण

अनुकूलन:

अनुकूलन मुख्य रूप से अन्य महत्वपूर्ण सामग्री आवश्यकताओं के साथ ईएसडी गुणों को संतुलित करने पर केंद्रित है।

• अनुकूलित प्रवाहकता स्तरः Custom materials can be formulated to achieve specific ranges of surface resistivity (dissipative versus conductive) depending on the user's specific ESD control plan and the sensitivity of the devices being handled.
• रंग और पहचानः जबकि काला प्रवाहकता के लिए मानक है,अनुकूलन अन्य रंगों के अन्वेषण के लिए अनुमति देता है (गैर कार्बन आधारित योजक का उपयोग करके) यदि दृश्य पहचान या प्रक्रिया पृथक्करण एक उच्च प्राथमिकता है, बशर्ते कि आवश्यक ईएसडी गुणों को अभी भी बनाए रखा जा सके।
• उच्च तापमान ईएसडी सामग्रीः बहुत उच्च तापमान के संपर्क में आने की आवश्यकता वाले अनुप्रयोगों के लिए (उदाहरण के लिए कुछ परीक्षण या उपचार प्रक्रियाओं के लिए),विशेष कस्टम-मोल्ड सामग्री का उपयोग किया जाना चाहिए जो मानक मध्य तापमान ट्रे की विशिष्ट 140 डिग्री सेल्सियस सीमा से ऊपर अपने आयामी और ईएसडी गुणों को बनाए रखते हैं.
• आंतरिक सेल अनुकूलन: आंतरिक सेल ज्यामिति हमेशा घटक के सटीक आयामों (कम प्रोफ़ाइल या उच्च प्रोफ़ाइल) के लिए कस्टम-डिज़ाइन किया जाता है, एक सुरक्षित,ईएसडी-सुरक्षित फिट जो आंदोलन या घर्षण को रोकता है, जो स्थिर आवेश का एक सामान्य जनरेटर है।
